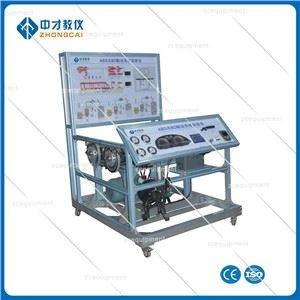

Automotive Anti-lock ADR Brake System Training Bänk ABS Träningsutrustning

Denna experimentella plattform är baserad på Volkswagen Jetta ABS-system, utrustat med diagram för systemets arbetsprincip för att verkligen visa systemets arbetsprocess. Det tillfredsställer undervisningsfunktionerna såsom strukturens sammansättning och aktionsdemonstration av ABS-systemet. Det är lämpligt för undervisningsbehoven för bil ABS-systemteoriundervisning och testning och underhållsträning.

Huvudkomponenter:

ABS-styrenhet, diagnosuttag, tändningslås, huvudbromscylinder, bromscylinder, bromsskiva, bromsbelägg, hjulhastighetssensor, drivmotor, drivrem, analog mekanism, bromspedal, oljetrycksmätare, mobil plattform, Kretsschema, etc.

Funktioner:

1). Baserat på det verkliga ABS-systemet visas sammansättningsstrukturen för ABS-systemet fullt ut.

2). Fram- och bakaxlarna drivs av den trefasiga asynkronmotorn för att simulera bilkörning. När bromspedalen brådskande trampas på börjar ABS-systemet att fungera, och de främre och bakre bromsskivorna fortsätter att svänga något, och du kan känna det konstanta fjädrandet på bromspedalen, vilket verkligen demonstrerar arbetsprocessen för bil-ABS-systemet .

3). Det finns detekteringsterminaler installerade på panelen på träningsplattformen, som direkt kan detektera de elektriska signalerna från varje sensor och kontrollenhetsstift på panelen, såsom motstånd, spänning, ström, frekvenssignaler, etc.

4). Träningsplattformen är utrustad med en tryckmätare, som kan visa de hydrauliska förändringarna av huvudbromscylindern och de fyra bromscylindrarna i realtid.

5). Panelen på träningsplattformen är utrustad med en felindikatorlampa och ett diagnosuttag, som kan anslutas till en dedikerad eller allmän bilavkodare för att utföra ECU-kodningsfråga, läsa felkoder, rensa felkoder och läsa dataströmmar för kroppen elektroniskt stabilitetssystem. Utför komponenttestning, parameterinställning, vågformsanalys och andra självdiagnostiska funktioner. 6) Det är tillåtet att studera beteendet hos styrkomponenter och magnetventiler. Beroende på styrkomponenternas olika tillstånd kommer magnetventilens status att visas tydligt.

7) Träningsplattformen är svetsad med högkvalitativt stål, som har egenskaperna hög hållfasthet, korrosionsbeständighet och lång livslängd. Efter sprutningsprocessen är utseendet vackert och högkvalitativt. Plattformen har en självlåsande hjulanordning, som är flexibel att flytta, säker, pålitlig och hållbar.

Produktparametrar:

Mått: 1500×1200×1800mm (längd×bredd×höjd)
