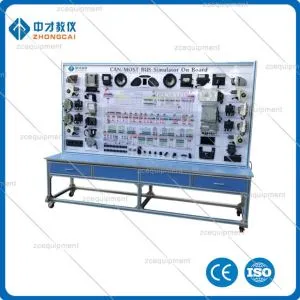

Volkswagen Passat B5 Automobile CAN-Bus Lärarbänk

1. Produktintroduktion
Volkswagen Passat B5 bil CAN-Bus undervisningsbänk har antagits i experimentbänken. Det nya CAN-bussystemet för bilkarossen från Volkswagen B5, inklusive elfönster, centralt dörrlås och backspegelsystem, används som grund för att fullständigt demonstrera bilkarossens CAN-bussystem, inklusive elfönster, centralt dörrlås och backspegelsystem struktur och arbetsprocess.
Det är lämpligt för undervisningsbehoven för bilkarossens CAN-bussystem i skolor, inklusive teori- och underhållsträning av elfönster, centralkontrolldörrlås och backspegelsystem.
2. Funktionella egenskaper
1) Den riktiga och fungerande Volkswagen Passat B5-bilen CAN-Bus-lärarbänken, inklusive elfönster, centralt dörrlås och backspegelsystem, visar fullständigt sammansättningen av elfönster, centralstyrda dörrlås och backspegelsystem.
2) Manövrera strömbrytaren för fönsterhissar, strömbrytaren för det centrala dörrlåset och strömbrytaren för backspegeln, som verkligen KAN demonstrera bilkarossens CAN-bussystem, inklusive arbetsprocessen för fönsterhissarna, dörrlåset för det centrala dörrlåset och baksidan spegelsystem.
3) Ytan på undervisningstavlan är gjord av 4 mm tjock aluminium-plastskiva med korrosionsbeständighet, slagtålighet, föroreningsbeständighet, brandbeständighet och fuktbeständighet. Ytan behandlas med en speciell processsprutprimer; Panel tryckt med färgkretsdiagram som aldrig bleknar; Eleverna kan förstå och analysera arbetsprincipen för elektriska fönster, centralstyrda dörrlås och backspegelsystem genom direkt jämförelse med kretsschema och objekt.
4) Detekteringsterminaler är installerade på panelen på undervisningstavlan, som direkt kan detektera elektriska signaler från elektriska fönster, centralkontrolldörrlås och backspegelsystem, såsom motstånd, spänning, ström och frekvenssignaler.
5) Ytan på undervisningstavlan är gjord av 1,5 mm kall platta, vilket är vackert till utseendet; Bottenramen är svetsad med stålstruktur och ytan behandlas med sprutprocess. Den är utrustad med en självlåsande hjulanordning. Bordsskivan på ca 40cm är utrustad på basen av undervisningstavlan, vilket är bekvämt för att placera data och ljustestinstrument.
6) Undervisningstavlan fungerar med vanlig 220V AC-strömförsörjning, som omvandlas till 12V DC-strömförsörjning genom den interna kretstransformatorns likriktning, utan behov av batteri, vilket minskar besväret med laddning. 12V DC strömförsörjning har funktionen att förhindra kortslutning.
7) Utrustad med system för införande av fel, utvärdering och datainsamling.

3. Tekniska specifikationer
Total dimension (ungefär): 1740×600×1700mm (längd × bredd × höjd)
Extern strömförsörjning: AC 220V±10 procent 50Hz
Driftspänning: DC 12V
Drifttemperatur: -40 grader ~ plus 50 grader
Färg: 7032
Stålrör: 40*40*3mm
Skåp: 1,5 mm kallplåtstämpling.
Rörliga hjul: 100*60mm
